Dimensiones

Dimension general de la sala: 520 m2

Aforo: 288 localidades

Distancia de la sala al muro trasero y a la pantalla: 21 metros

De atrás a donde comienza el escenario: 15,65 metros

Anchura de la sala: 13,35 metros



Escenario

anchura: 12,45 metros

barrena: 5,35 metros

Altura del escenario al tejado: 4,45 metros

Altura del escenario: 80 centímetros

Truss motorizado detrás: 9 metros



Cabina de proyección

2 ventanas de proyección de tamaño interno 45cm x 20cm.

Diámetro del estractor que expulsa el aire caliente del proyector 25cm

Distancia del proyector al procesador de sonido 150cm

Distancia al suelo y ventana de proyección más baja 125cm

Distancia del suelo a la ventana de proyección más alta 140cm

Ancho puertas cabina 80cm

Para ver más pulsar sobre la imagen

Espectáculos

Mesa de sonido: Behringer x32

Lector doble CD/USB

P.A.: 2 JBL JB SRX812 (Medio-agudo)

2 JBL JB SRX818S (Subgraves)

Amplificación: 2 CROWN XTI6002

4 Monitores: JBL JB PRX812W/230

Mangera: 32/8

Microfonía: 4 SM 58

• 1 PG 52
• 4 SM 57
• 2 PGA 56
• 1 PGA 57
• 2 PGA 81
• 4 D.I. BSS AR 133

Cine

Procesador de sonido que utilizamos para dar cine MODEL CP 45 DOLBY CINEMA PROCESSOR

3 tapas sonoras; Professional Amplifier USA 900 QSC

4 bafle K.C.S a la derecha de la pantalla

4 bafle K.C.S a la izquierda de la pantalla

4 bafle frente a la pantalla K.C.S.

3 bafles y un subwoofer K.C.S detrás de la pantalla

El sistema de sonido arriba mencionado está preparado y ecualizado exclusivamente para la proyección de cine, por lo que carece de capacidad y no debe utilizarse para otras acciones. Además contamos con un SOUNDCRAFT UI 12 digital (que aparece en la imagen) para realizar diferentes mezclas.

Dimensiones

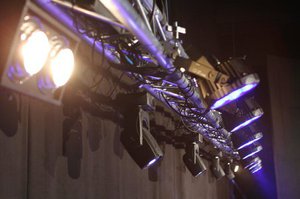

Todos los focos que se citan a continuación están distribuidos a lo largo de la sala y pueden utilizarse con el dimmer o malla luminosa de que dispone la asociación, no así los 12 focos de colores extras situados en la parte superior del escenario, que al ser fijos no pueden ser controlados por ningún sistema. Nuestros focos son::

Mesa de luz: Triton Blue Discovery 1024

2 dimmer: Triton Blue DM-620 20A/CH (6 canales)

Repartidor DMX salida 4

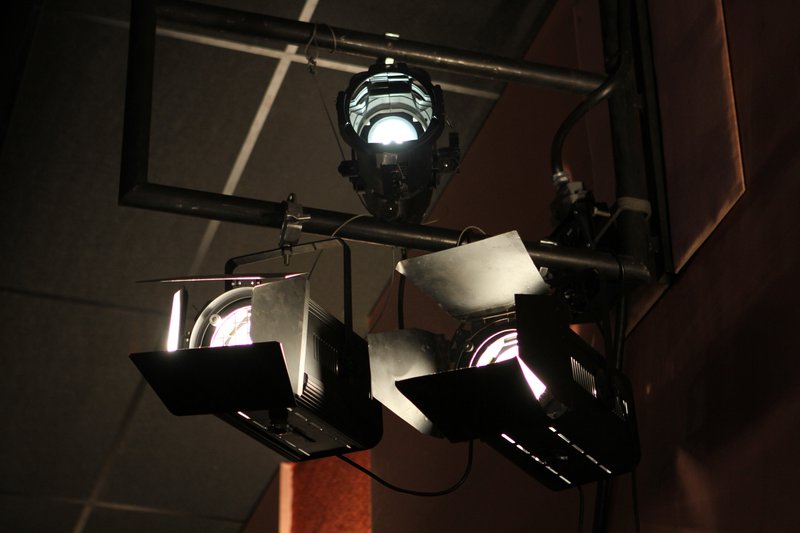

5 PC ½ Plano Convexo ½ 1000 watios

4 Rekorte, Prelude 16/30 Rank Strand, de 650 watios, con ángulos anchos de 25/50 grados

12 focos fijos en la parte superior del frente del escenario

8 Led Showtec Q6

2 Cegadoras de 2 lámparas

Máquina de humo Hazer: Factor Smoke

Cableado

Para ver más pulsar sobre la imagen
